PROJECTE DE LA UNITAT

INTRODUCCIÓ

Imaginem-nos un dipòsit subterrani d'aigua el nivell d'ompliment del qual ens interessa conèixer en tot moment. Al seu interior hi col·locarem tres sensors d'humitat connectats a un circuit de control que ara ens proposem dissenyar.
Farem servir el popular display de set segments, per indicar, en metres cúbics, el volum que hi ha emmagatzemat.
La implementació del circuit de control la farem mitjançant portes lógiques NOT, OR i AND de dues entrades.

DESENVOLUPAMENT

VARIABLES			DISPLAY
S3	S2	S1	Visualització
0	0	0	0
0	0	1	1
0	1	0	E
0	1	1	2
1	0	0	E
1	0	1	E
1	1	0	E
1	1	1	3

casa domotica

Control d'un sistema domótic

Ara hem de dissenyar el circuit de control d'un sistema domòtic mitjançant el qual es pretén millorar el confort tèrmic i lumínic d'un espai.

TAULA DE
VALORS:
0 0 0 0 = 0 0
0 0 0 1 = 0 0
0 0 1 0 = 0 0
0 0 1 1 = 0 0

Portes lógiques

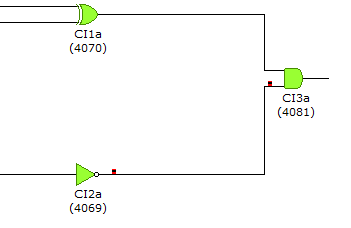

Circuit lógic.

V1	V2	V3	F
0	0	0	1
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	0
1	0	1	1
1	1	0	0
1	1	1	0

La cinta transportadora i el ascensor son dos bons exemples.
