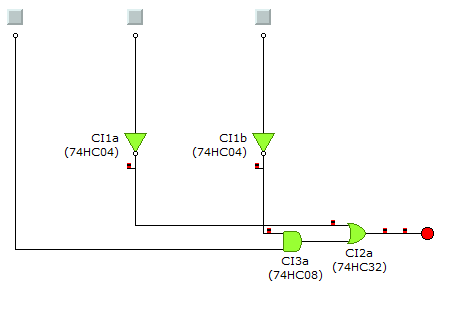

11. Esbrina quina és la taula de la veritat de la sortida única d'aquests circuits:



V1	V2	V3	F
0	0	0	1
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	0
1	0	1	1
1	1	0	0
1	1	1	0

Portes lògiques

Tipus de portes lògiques:

Multiplicació - AND
Suma - OR
Negació - NOT

Plantejament digital de problemes tecnològics

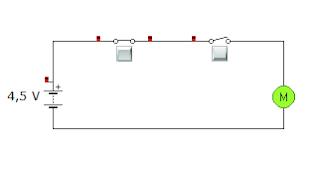

Imagina't que volem que un motor elèctric M només funcioni quan dos interruptors, A i B, estiguin tactants simultàniament.

Per traduir aquest problema al llenguatge de la lògica digital, és necessari seguir les instruccions següents:

1. Identificar cada element de maniobra (control) amb una variable. La variable tan sols pot adoptar els valors 0 (obert) i 1 (tancat). En el cas nostre, A i B són els interruptors.
2. Identificar cada actuador amb una funció. Cada funció també prendrà únicament dos valors, dependent dels que adoptin les variables.
3. Elaborar la taula de veritat dels actuadors. La taula recull tots els valors que pot prendre una funció lògica segons els valors que adoptin les variables lògiques de les quals depèn.
4. Expressar algebraicament les funcions lògiques. Al nostre circuit, els valors que pren la funció M es poden obtenir multiplicant els valors que adopten les variables lògiques A i B. Per tant, la funció M es pot expressar així: M = A · B.

TAULA DE VERITAT:

VARIABLES		FUNCIÓ
A	B	M
0	0	0
0	1	0
1	0	0
1	1	1

CIRCUITS:

LA LÒGICA DIGITAL

https://www.youtube.com/watch?v=dzhe9qkqbXU&rel=0

Lògica digital

Àlgebres

Si ens propossésim inventar un nou joc, hauríem d'escollir un conjunt d'elements i definir una sèrie de regles coherents entre si.
Des de ben petits, ens familiaritzarem amb una àlgebra que consta de:
·10 elements; els nombres naturals.
·Les operacions de sumar, restar, multiplicar i dividir.
·Una sèrie de propietats.


Àlgebra de Boole

Aquesta àlgebra només consta de dos elements, s'anomenen digits binaris o bits.
Boole no va saber mai les repercussions enormes de la seva àlgebra.
Podem identificar el dígits 0 i 1 amb dos estats físics diferents. Per exemple, un interruptor obert (0) i un tancat (1); una bombeta apagada (0) i una d'encesa (1).

Introducció

Si comparem alguns aparells electrònics de fa uns anys amb els seus equivalents moderns, hi trobarem una diferència fonamental: les dimensions. Els televisors de tub voluminosos, per exemple, han cedit el lloc a les pantalles d'LCD o de plasma, més estretes i força més lleugeres.

1.Assenyala les diferències més destacables.

2.ACTIVITAT: un tipus de circuit per a cada funció.
